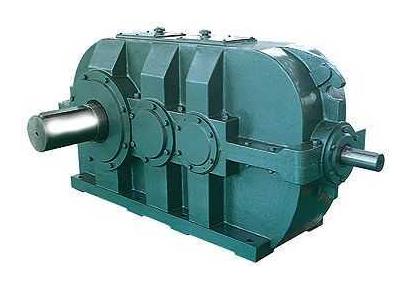

DBY圓柱齒輪減速機 |
DBY硬齒輪圓柱齒輪減速機 |

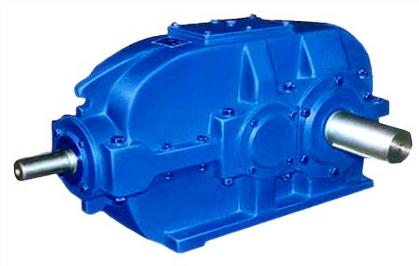

DCY圓柱齒輪減速機 |

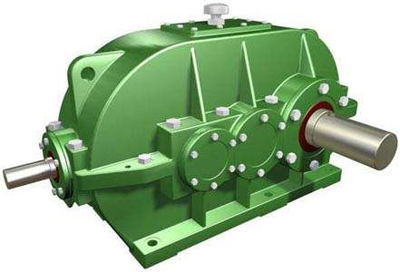

DCY硬齒面齒輪減速機 |
| DBY、DCY硬齒面圓柱齒輪減速機適用范圍JB/T9002-1999: |
| DBY、DCY減速機包括DBY二級硬齒面圓柱齒輪減速機；DCY三級硬齒面圓柱齒輪減速機；DBYK二級硬齒面空心軸式和DCYK三級硬齒面空心軸式六個系列減速機。高速級為弧齒錐齒輪，中低速級為圓柱齒輪。這種減速器具有承載能力大、傳動效率高、噪聲低、體積小、壽命長的特點，用于輸入軸與輸出軸呈垂直方向布置的傳動裝置，如帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工和石油等各種通用機械的傳動中。其工作條件為：齒輪圓周速度≤20m/s；輸入軸轉速≤1500r/min；工作溫度為-40～45℃，當環境溫度＜0℃時，啟動前潤滑油應加熱到10℃。 |
| DBY、DCY硬齒面圓柱齒輪減速機型號JB/T9002-1999: |
DBY齒輪減速機型號：DBY160、DBY180、DBY200、DBY224、DBY250、DBY280、DBY315、DBY355、DBY400、DBY450、DBY500、DBY560
DCY齒輪減速機型號：DCY160、DCY180、DCY200、DCY224、DCY250、DCY280、DCY315、DCY355、DCY400、DCY450、DCY500、DCY560、DCY630、DCY710、DCY800 |
| DBY、DCY硬齒面圓柱齒輪減速機型號標記JB/T9002-1999: |
| |
| DBY、DCY硬齒面圓柱齒輪減速機產品分類JB/T9002-1999: |
DBY為兩級硬齒面圓錐圓柱齒輪減速機;
DBYK為兩級硬齒面圓錐圓柱齒輪空心軸式齒輪減速機;
DCY為三級硬齒面圓錐圓柱齒輪減速機;
DCYK為三級硬齒面圓錐圓柱齒輪空心軸式減速機; |
| |
| DBY、DCY圓柱齒輪減速機概述及工作條件 |

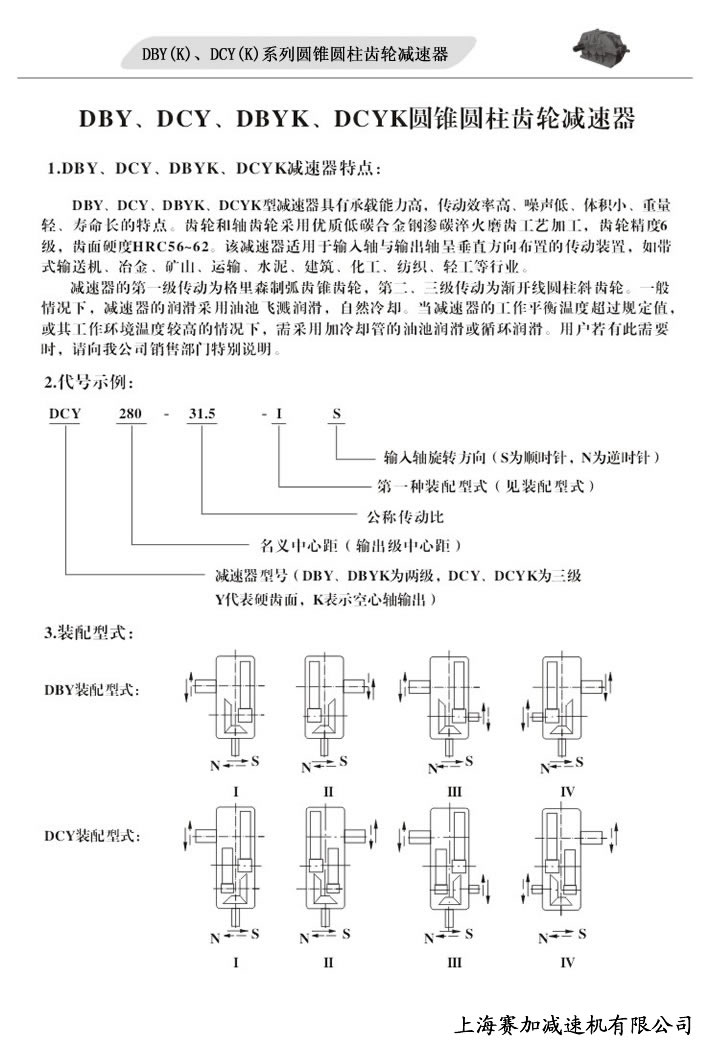

| DBY、DCY圓柱齒輪減速機裝配形式及型號標記 |
| DBY、DCY圓柱齒輪減速機傳動比 |
| DBY圓柱齒輪減速機外形及安裝尺寸 |
| DBY圓柱齒輪減速機承載能力 |
| DCY圓柱齒輪減速機外形及安裝尺寸 |
| DCY圓柱齒輪減速機承載能力 |
| DBY、DCY圓柱齒輪減速機電子樣本 |
|
|
選型參數及外形安裝尺寸圖 :
